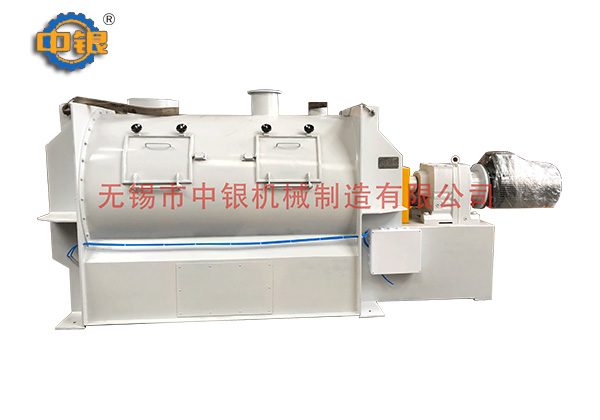

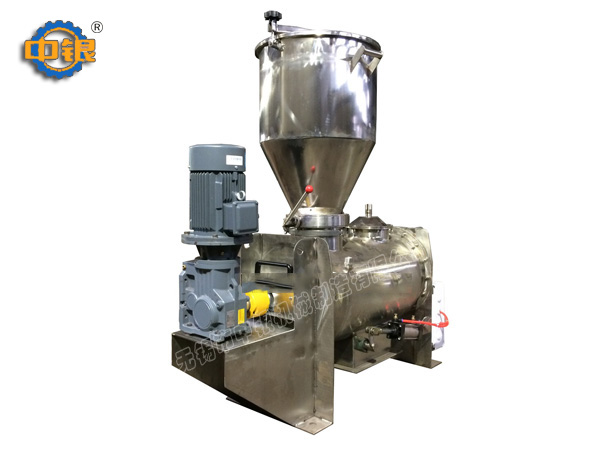

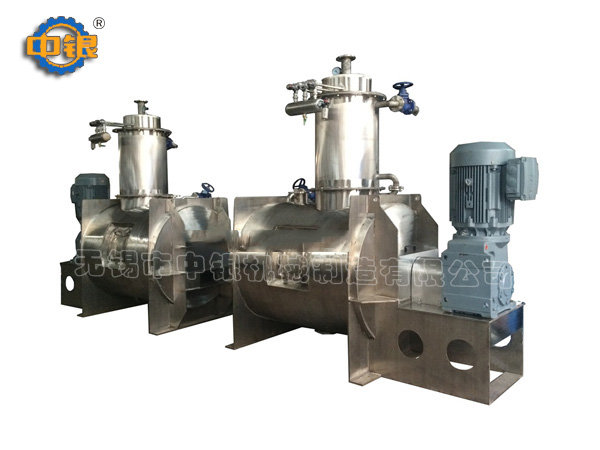

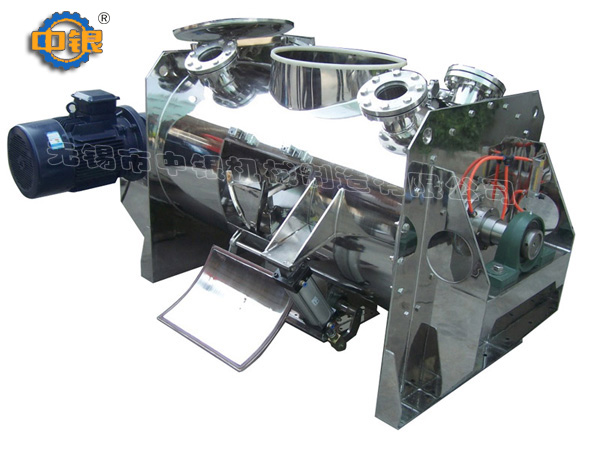

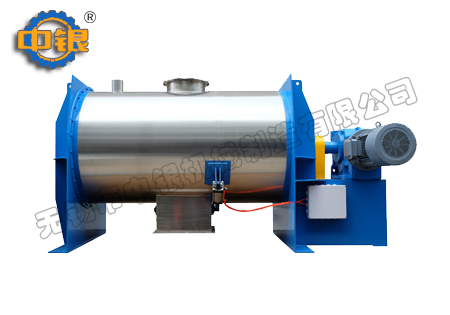

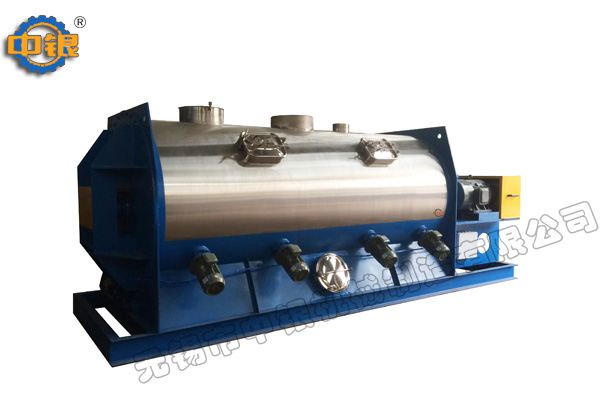

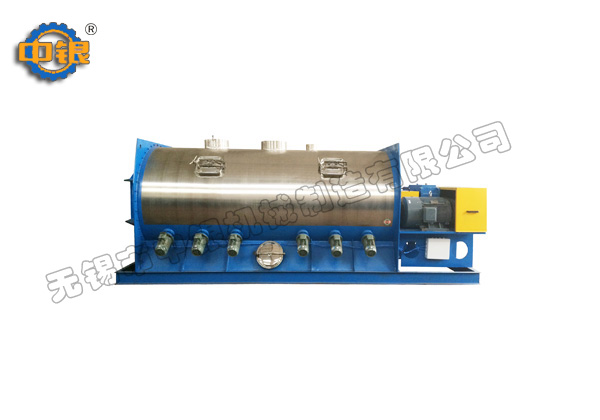

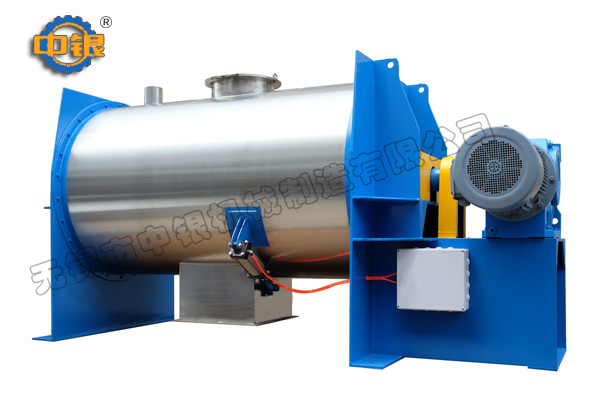

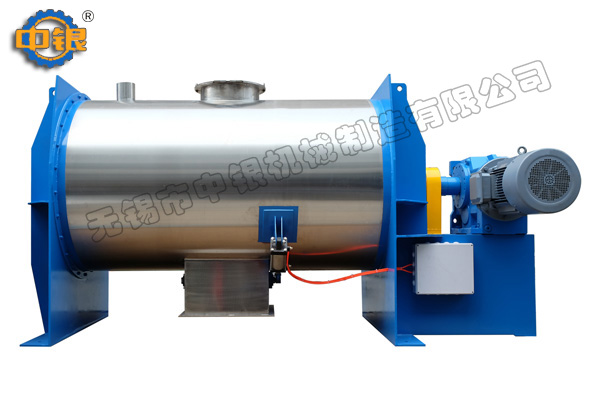

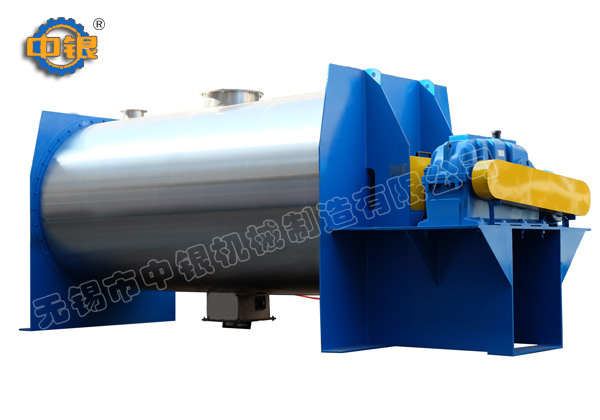

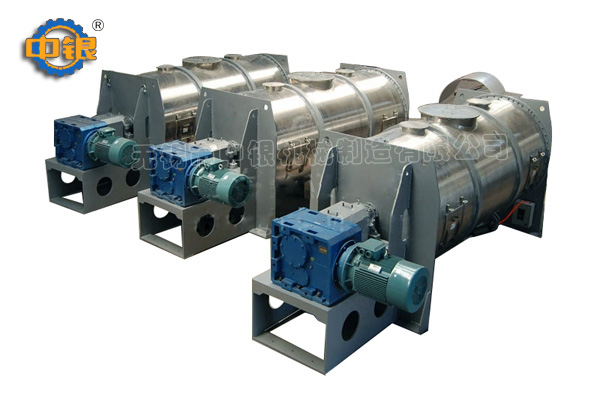

由傳動機械，臥式筒體，犁刀和飛刀組等四部份組成。旋轉的飛刀強烈拋散，在犁刀和飛刀的復合作用下，從而在極短的時間內達到均勻的混合。
設備全容積0.1~30立方米
每批次處理能力0.1~20立方米
每批次處理物料0.3~15噸
所用混合時間在3~15分鐘
驅動配置功率3KW-160KW
設備材質可為316L、321、304、碳鋼
臥式犁刀混合機廣泛適用于化工、醫藥、農藥、獸藥、食品、飼料、飼料添加劑、染料、顏料、塑料等行業的固-固（粉體與粉體）混合、固-液（粉體中添加少量液體）混合以及濕造粒，干燥等復合工藝。尤其適用于粘性或膠狀添加劑的混合。
該機由傳動機械，臥式筒體，犁刀和飛刀組等四部份組成。旋轉的飛刀強烈拋散，在犁刀和飛刀的復合作用下，從而在極短的時間內達到均勻的混合。
傳動部分：犁刀軸的轉動是由電機（主電機）通過擺線針輪行星減速機變速，然后由聯軸器帶動。飛刀電機（付電機）直接驅動。
臥式筒體由鋼板卷制而成，各連接處均有密封要求。因而可保證設備能在微壓條件下工作。

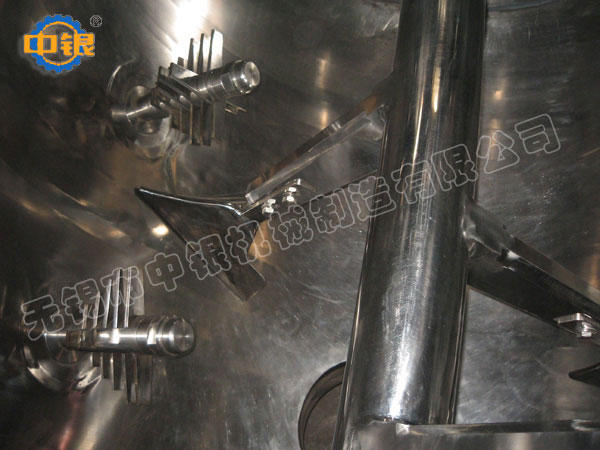

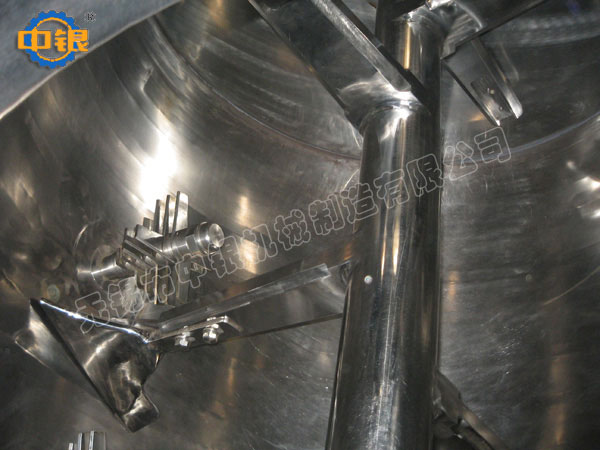

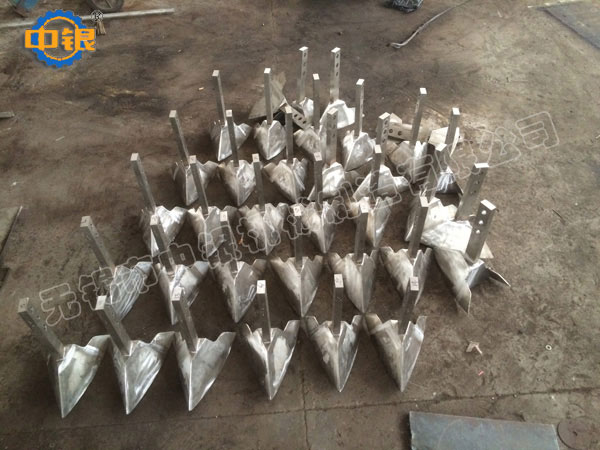

臥式犁刀式高效混合機混合時，機內物料在犁刀的作用下，一方面沿筒體內壁作用向徑向湍，另一方面又沿犁刀兩側面的線方向飛濺。當物料流經飛刀時，被高速旋轉的飛刀強烈拋散，在犁刀和飛刀的復合作用下，使物料不斷的對流、擴散、翻動，從而在極短的時間內達到均勻的混合。
型號 | LDH-0.1 | LDH-0.3 | LDH-0.5 | LDH-1 | LDH-2 | LDH-4 | LDH-6 | LDH-8 | LDH-10 | LDH-12 | LDH-15 | LDH-20 | LDH-30 | |
電機功率 | 3.7 | 7.7 | 8.5 | 15.5 | 23 | 28 | 33 | 37 | 41 | 48 | 56 | 75 | 120 | |
混合量（L） | 40-60 | 120-180 | 200-300 | 400-600 | 800-1200 | 1600-2400 | 2400-3600 | 3200-4800 | 4000-6000 | 4800-7200 | 6000-9000 | 10000-12000 | 15000-18000 | |
尺寸 | 長 | 1500 | 2000 | 2500 | 2700 | 3300 | 4100 | 4500 | 5000 | 6000 | 6500 | 7000 | 8000 | 10000 |
寬 | 500 | 700 | 800 | 1000 | 1200 | 1400 | 1700 | 1800 | 1900 | 2000 | 2100 | 2400 | 2600 | |
高 | 700 | 950 | 1200 | 1450 | 1700 | 2000 | 2000 | 2200 | 2500 | 2600 | 2800 | 3000 | 3500 | |
設備重量 | 400 | 900 | 1100 | 1600 | 2500 | 4000 | 6000 | 7500 | 8500 | 9200 | 9800 | 13800 | 18500 | |
* 表中混合量是以比重為1的粉料為介質所測數據，選型應根據產品的目數、比重等參數進行計算。
* 如有高溫、高壓、易燃、易爆、腐蝕性等工況時，必須提供詳細數據，以便另行選型定制。
* 本表數據及圖片如有更改，恕不另行通知，正確參數以提供的實物為準。
* 本表未能包括所有產品，了解更多請和我們銷售工程師聯系。
